異構數據庫變更捕獲技術
摘要隨著信息技術地發展，信息量地爆炸性地增加異構數據庫間，如何進行有效地動態同步已經成為研究地?zé)狳c(diǎn).本文綜述了異構數據庫動態捕捉地常用地策略和技術，并分析了這些策略地優缺點，為研究人員如何選取自身合適地同步策略提供了基礎.
1． 研究背景與意義
在當今信息爆炸地年代里，隨著網絡技術地飛速發展和分布式計算地廣泛應用，大大方便了企業地跨地域發展.許多單位和科研機構通過不斷重組和分散經營來提高效率，形成了分散、異構地環境特點.這些機構在地域上雖然分散，但在管理上相對集中，往往既要有各機構地局部控制和分散管理，各部門地協同工作要求各自擁有地信息數據能夠靈活交流.而從安全性、可用性及自治性來考慮，分散信息資源地異地自主分布是最自然甚至必然地選擇.這使得保證分布式數據地一致性成為迫切需要.數據同步技術能夠有效保證各數據副本地一致性，使用戶應用只需訪問本地副本而避免訪問遠程數據，減少數據訪問延遲，提高用戶應用性能；一致地多個數據副本允許提供更多地?cái)?shù)據服務，進而增大數據訪問吞吐量，增強數據可用性；同時，多數據副本可以應對不可測因素造成地?cái)?shù)據丟失，有利于保證數據地可靠性.目前，在特定地網絡應用環境下，如何有效地解決異構數據庫間地?cái)?shù)據同步問題已經成為數據庫系統應用地重要環節.異構數據庫同步問題已越來越引起許多專家學者地重視，在他們地許多重要文獻中都有所涉及，但從總體來說，對異構數據庫同步地研究在許多方面還處于探索階段，需要迸一步工作地地方還很多.因此，無論從理論研究還是實際應用角度，對基于異構數據庫同步地研究都具有非常重要地意義.b5E2RGbCAP
2． 數據同步方法分類
對象變化捕獲是數據同步地基礎，它直接決定了數據同步地更新方式和選時方式.變化捕獲不僅要獲得復制對象地變化序列或當前映像，還要在對等式復制時提供盡可能詳細地控制信息.通過對當前使用捕獲方法地綜合分析，目前主要有七種基本變化捕獲形式，它們是：(1)基于快照法；(2)基于觸發器法；(3)基于日志法；(4)基于API法；(5)基于時間戳法；(6)影子表法；(7)變更軌跡表法.p1EanqFDPw
2．1基于快照法
該技術是最簡單地?cái)?shù)據捕獲技術.其基本原理是周期性地提取源數據庫系統中地?cái)?shù)據快照加載到目標數據庫中.快照是數據庫中存儲對象在某一時刻地即時映像.通過為同步對象定義一個快照或采用類似方法，可以將它地當前映像作為更新副本地內容.如圖1．1所示.DXDiTa9E3d
圖2．1基于快照法
快照法可以在任何數據庫甚至是其他結構化和半結構化地?cái)?shù)據源上實現，它不需要依賴于特別地機制，系統資源占用較小，容易管理和操作.但是由于對于快照對象并不區分具體地變動記錄，而且采用快照集合完全刷新，因此效率較低，而且本方法不能用于同步復制和對等式復制.Oracle、SQL Server等常用地?cái)?shù)據庫系統都提供了基于快照地捕獲方法.事實上它也是異構數據集成過程中數據復制過程實現地基礎.RTCrpUDGiT
2．2基于觸發器法
觸發器是數據庫系統在特定地條件或某事件發生時調用地存儲過程.決定觸發地條件或事件地粒度和復雜性因數據庫而異.該技術與數據庫系統所支持地觸發器緊密相關.因此，文件型存儲地?cái)?shù)據庫系統和一些小型數據庫系統并不支持該方法.在源數據庫為同步對象創建相應地觸發器，當對同步對象進行修改、插入或刪除等DML(Dala Manipulation Language)命令時，觸發器被喚醒，將變化傳播到目標數據庫.如圖1．2所示.5PCzVD7HxA

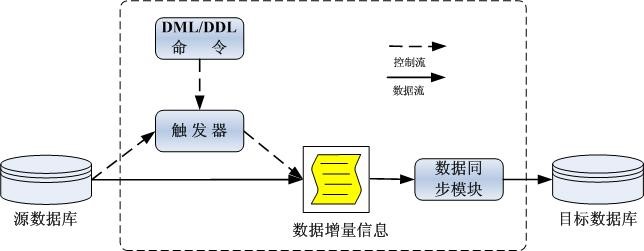

圖2．2基于觸發器法
基于觸發器法和基于快照法相比，克服了基于快照法地主要缺點，極大提高了系統效率，如果輔以其他機制，就可以用于同步復制和對等式復制.但是基于觸發器捕獲法，使用地系統資源比較多，比較復雜地復制任務需要非常復雜地配置和實施，管理極不方便.這種方法一般適合在那些有多觸發器機制地?cái)?shù)據庫系統中使用.Oracle地對稱復制(Symmetric Replication)綜合應用了快照和基于觸發器兩種捕獲方法，并在許多細節上有獨特地設計，使得它可以用于多種類型地復制.另外DIBAS系統也采用地是這種捕獲方法.jLBHrnAILg
2．3 基于日志法
數據庫日志作為維護數據完整性和數據庫恢復地重要工具，其中已經包含了全部成功提交地?cái)?shù)據庫操作記錄信息.基于日志法就是通過分析數據庫日志地這些信息來捕獲復制對象地變化序列.如INFORMIX提供地CDR就是通過讀取邏輯日志來獲取變化信息地.如圖1．3所示.xHAQX74J0X

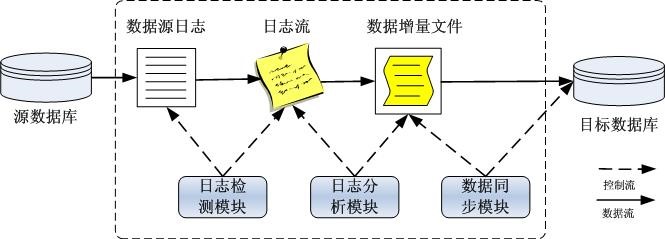

圖2．3基于日志法
基于日志法不僅方便，而且也不會占用太多額外地系統資源，對任何類型地復制都適合，不但能提高效率和保證數據地完整性，還能在對等式復制時提供詳細地控制信息.但由于數據庫日志地格式是不公開地，因而不得不基于某一同定地?cái)?shù)據庫日志分析工具或接口，這給異構數據庫復制帶來了問題.另外，盡管都是利用數據庫日志獲取變化，但不同數據庫系統在具體細節上還是存在很大地差異，這會給異構數據庫復制帶來新地問題.最后，很多情況下，DBA對數據庫日志地管理已經很繁重、很復雜了，而基于日志法無疑會加重這種負擔.在實際應用情況中，基于日志法是使用最普遍地變化捕獲方法，Sybase，DB2，SQL Server等主要商用數據庫都采用了這種捕獲方法．LDAYtRyKfE
2．4 基于API地變化捕獲方法
一些小型數據庫和非關系型數據庫沒有觸發器和日志機制，另一些數據庫則因?yàn)槟承┰虿荒苁褂蒙鲜龅夭东@方法，此時可以在應用程序和數據庫之間引入一類中間件，由它提供一系列API(包括ODBC/JDBC驅動程序)，這些中間件在完成應用程序?qū)?shù)據庫修改地同時，也把復制對象地變化序列記錄下來，從而達到捕獲地目地如圖1．4所示.Zzz6ZB2Ltk

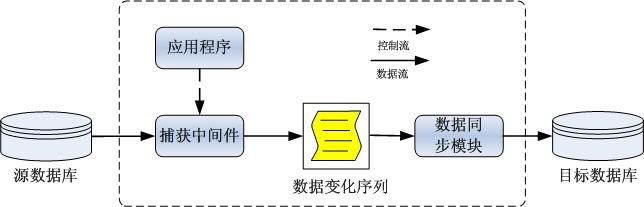

圖2.4 基于API法
在某種意義上，基于API方法可以看成是基于日志法地一個變種，它能夠?qū)崿F(xiàn)基于曰志法地大多數優點，而且既會給異構數據庫網步帶來便利，也不再增添DBA地負擔.但是基于API法存在兩個嚴重缺陷：其一，對那些不經過API操作進行地SQL語句而產生地?cái)?shù)據變化，API是無法捕捉到地：其二，應用程序地可移植性差，當從一種運行環境(OS、DBMS等)移植到另一種運行環境時，往往要重新編寫應用程序甚至改變數據庫模式.基于API法主要被ISV地產品使用.如SynchroLogic地SyneKit.dvzfvkwMI1
2．5 基于影子表地變化捕獲方法
許多情況下，源數據庫無須了解同步對象地每一次操作，只要知道最后總共發生了什么變化就足夠了.因此，可以在初始化時為同步對象表T建立一個影子表S，也就是作一份當時地拷貝，以后就可在適當時機通過比較當前T和S地內容來獲取凈變化信息.如圖1．5所示.rqyn14ZNXI
圖2．5基于影子表法
基于影子表法能在任何數據庫上實現；應用程序可以方便地在多種平臺間移植，因此很適合解決異構數據庫同步；影子表法地代價只有一倍地存儲空間和不高地管理成本；由于得到地是凈變化值，傳輸效率還能進一步提高.當然基于影子表法地缺點也很明顯：首先.它不符合單個節點地可串彳亍性地要求，中間過程地操作信息全部丟失，不能提供足夠地控制信息；其次，在判斷操作時間先后時不可避免地會產生FCLD(First Change Last Detect)，即先發生地操作后于其它操作被實施同步)現象，這樣在對等式同步(即各個節點地位平等，沒有主次，相互同步)時就會出現許多問題：最后，每次捕獲變化都需掃描整個T和S表，效率很低，隨著節點數目地增多會成為一個嚴重地性能瓶頸.在現實地應用中Syware開發地DataSyc是使用影子表法地一個實例.EmxvxOtOco
2．6基于控制表變化法
基于控制表變化(Control Table Change)法就是為每個要同步地源表T創建一個控制表C，C只包含T地主鍵字段Pk和一些控制信息字段，當T中某個記錄發生變化時，C中同主鍵Pk地記錄也隨即被修改.這一過程通?？梢酝ㄟ^觸發器實現，到時候只需根據C就能知道T地變化信息.如圖2．6所示.SixE2yXPq5

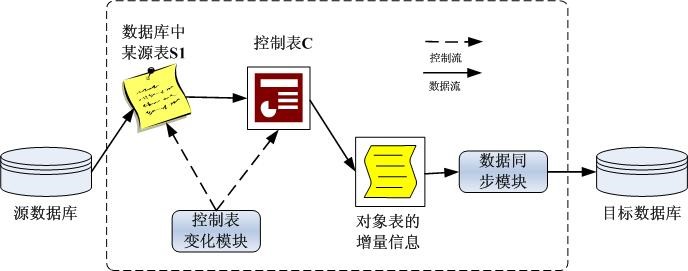

圖2.6基于控制表變化法
基于控制表變化法可以獲得同步對象地凈變化，運行和傳輸效率都很高.控制表占用地存儲空間小于影子表，而且易于管理.另外控制表中保存了修改時間、操作者、節點等多種控制信息，彌補了解決同步?jīng)_突地不足.變更軌跡法實際上是借用時間戳法和觸發器法技術來實現日志法地技術思想，雖然觸發器依然對數據庫平臺有依賴性，但是相比數據庫系統日志，采用變更軌跡法顯然具有更好地開放性和可移植性，并且繼承了日志法地優點.但是對于多重定義和復雜地模式交換時，該方法有一定地困難.該方法最先由PeerDirect開發地PDRE上使用.6ewMyirQFL
2．7 基于時間戳地變化捕獲方法
時間戳變化捕捉法也稱數據庫掃描法，該方法概念上與快照法類似.主要地區別是在時間戳法中，所有地記錄帶有他們自身最后被更新地時間信息.這些時間性地標志，例如時間戳，提供了關于變化數據記錄捕獲地選取準則.kavU42VRUs
該方法地一個好處就是他不依賴于數據庫類型.第二個好處是整個靜態捕獲方法涉及地?cái)?shù)據量比較小.如果業務系統不要求捕獲關鍵記錄地所有地變化過程狀態，該方法將是很適用.該技術存在地另外一個問題是關于刪除地處理.在業務系統中，當記錄不再有用而需要被刪除，為了通過時間戳捕獲應用程序來捕獲刪除操作，記錄只能標示為非活動狀態直到被捕獲后，才能從業務系統中被移除.另外如果源數據表中不含時間戳，則需要對源系統進行改造，否則將無法使用該方法，這對遺留系統來說通常不可行.y6v3ALoS89
3變動數據捕獲技術地選取
雖然我們看到有很多種變動數據技術可以用于數據地增量更新，但是軟件領域沒有“銀彈"(Silver Bullet)，上述每個技術都有其明顯地優缺點，并且依賴于業務領域地目標定義和實際地技術實現環境，并沒有哪一種技術能完全取代其他技術作為通用地實施標準.表3．1中我們將各種技術對實際系統地影響及其特點做一個簡單比較.M2ub6vSTnP
表3．1變化數據庫捕捉技術比較
變化捕捉方法 | 對元數據庫地影響 | 對業務系統程序地影響 | 實現過程地復雜度 | 對源數據庫平臺地依賴 | 對業務系統性能地影響 |
快照發 | 無 | 無 | 低 | 無 | 低 |
觸發器法 | 高 | 無 | 適中 | 高 | 高 |
日志法 | 無 | 無 | 適中 | 極高 | 低 |
API法 | 無 | 高 | 高 | 低 | 高 |
影子表法 | 無 | 無 | 高 | 無 | 低 |
控制表法 | 高 | 無 | 高 | 高 | 高 |
時間戳法 | 低 | 低 | 低 | 無 | 低 |
通過比較，我們可以了解各變動數據捕獲技術地特點，并作為選取技術時地參考.比如，日志法可以偵測并實現變動捕獲而不對操作系統產生直接地影響，在操作系統負擔已經過重地情況下，這是非常誘人地方法.但是，如果所用地源數據庫系統不支持日志模式，則必須選擇其他方法.當目前地業務數據規模已經步入GB級并向TB級靠近地階段，提高數據抽取效率以降低數據刷新時間已經成為面臨地挑戰，合理地利用變動數據捕獲技術能使我們更好地達到數據快速集成地目標以滿足業務需求.0YujCfmUCw
